磨床電主軸

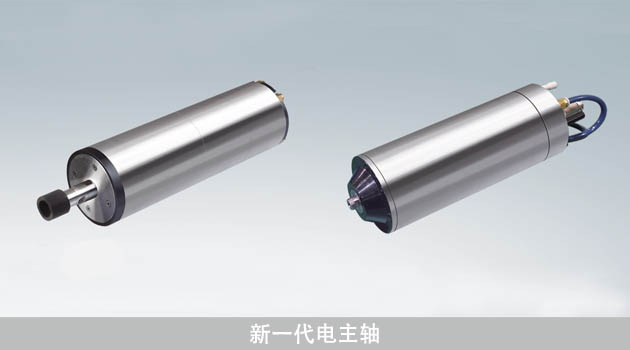

電主軸是一套組件，它包括電主軸本身及其附件：電主軸、高頻變頻裝置、油霧潤滑器、冷卻裝置、內置編碼器、換刀裝置等。電動機的轉子直接作為機床的主軸，主軸單元的殼體就是電動機機座，并且配合其他零部件，實現電動機與機床主軸的一體化。

一、油脂潤滑（水冷）磨削電主軸技術參數

型? 號	電機 參數					軸承	外形尺寸					軸端尺寸					備注
型? 號	轉 速 (r/ min)	功率 (kW)	電壓 (V)	電流 (A)	頻率 (Hz)	軸承	φA	φB	L	L1	L2	φC	φD	M	L3	L4	備注
DM3Z12/21	3000	12	350	25	100	7217x2 7012x2	210		700		25	80	外錐1:5長62				氣密封KZ210-3/12Z
DM6Z6/17	6000	6	220	24	200	7210x2 7207x2	170	120	310	60	30	45	25	M20x1.5	34	24	SD6-4
DM7.5Z15/17	7500	15	350	40	250	7013x2 7008x2	170	144	420	64	20	62	36	M36x2	60	20	氣密封D170M7.5Z 密封陶瓷軸承
DM9Z15/17	9000	15	350	24	200	7011x2 7207x2	170	135	310	60	25	53	33	M33x1.5	46	28	SD9-4/1
DM12Z4.5/15	12000	4.5	290	15	400	7208x2 7207x2	150	120	260	60	20	37	20	M16x1.5	45	20	SD12-4A
DM12Z20/17	12000	20	350	50	400	7012x2 7008x2	170	140	420	62	18	58	33	M33x1.5	45	20	氣密封D170M12Z 密封陶瓷軸承
DM18Z9/17	18000	9	350	21	600	7008x2 7007x2	170	110	285	39	18	38	22	M22x1.5	40	15	3SDZ18
DM18Z18/17	18000	18	350	42	600	7010x2 7007x2	170	130	384	58	20	48	27	M27x1.5	45	15	氣密封D170M18Z 密封陶瓷軸承
DM24Z4/14	24000	4	350	9.5	800	7006x2 7005x2	140	85	230	35	15	28	16	M16x1.5	29	23	2SD24A
DM24Z7/14	24000	7	350	15	800	7007x2 7005x2	140	102	236	50	15	33	16	M16x1.5	30	20	3SDZ24A
DM24Z16/17	24000	16	350	37	800	7008x2 7007x2	170	120	369	54	18	38	22	M22x1.5	40	15	氣密封D170M24Z 密封陶瓷軸承
DM30Z13/15	30000	13	350	30	1000	7007x2 7005x2	150	110	323	54	16	33	16	M16x1.5	30	20	氣密封D150M30Z 密封陶瓷軸承
DM36Z13/15	36000	13	350	25	1200	7006x2 7005x2	150	103	323	52	16	28	16	M16x1.5	30	20	氣密封D150M36Z 密封陶瓷軸承
DM42Z9/12	42000	9	350	20	700	7005x2 7004x2	120	86	261	49	11	23	14	M14x1.5	22	20	氣密封D120M42Z 密封陶瓷軸承
DM51Z8/12	51000	8	350	18	850	71904x2 7003x2	120	92	248	32	10	18	10	M10	18	15	氣密封可選D120M51Z/1 密封陶瓷軸承
DM60Z6/12	60000	6	350	14	1000	7003x2 7003x2	120	77	250	47	10	16	8	M8	16	15	氣密封D120M60Z 密封陶瓷軸承
DM75Z5/12	75000	5	350	12	1250	7002x2 7002x2	120	77	228	47	10	14	8	M8	16	15	氣密封D120M75Z 密封陶瓷軸承

二、油霧潤滑（水冷）電主軸技術參數

型? 號	電機 參數					軸承	外形尺寸					軸端尺寸					備注
型? 號	轉 速 (r/min)	功率 (kW)	電壓 (V)	電流 (A)	頻率 (Hz)	軸承	φA	φB	L	L1	L2	φC	φD	M	L3	L4	備注
DM7Y30/23W	7000	30	350	68	234	7217x2 7012x2	230		621		28	78	外錐1:5長140				3MK2332-LY-91 3MK2225-91
DM9Y22/21	9000	22	350	48	300	7214x4 7208x2	210		580		24	65	42	M42x2	55	50	5SD9-4
DM9Y22/21W	9000	22	350	48	300	7214x4 7208x2	210		580		74	65	外錐1:5長70				3MK2025-WT-91
DM9Y20/17	9000	20	350	43	300	7013x2 7008x2	170	144	410	62	17	62	36	M36x2	60	20	5SD9-4B
DM12Y10/17	12000	10	350	23	400	7011x2 7207x2	170	130	315	53	18	53	33	M33x1.5	46	21	4SD12-4A
DM12Y20/17	12000	20	350	43	400	7012x2 7008Cx2	170	140	410	56	18	58	33	M33x1.5	45	20	5SD12-4B
DM15Y18/17	15000	18	350	38	500	7011x2 7008x2	170	140	369	56	18	53	33	M33x1.5	45	20	5SD15-4B
DM18Y12/17	18000	12	350	26	600	7010x2 7008x2	170	130	315	44	16	48	27	M27x1.5	45	15	4SD18-4A
DM18Y18/17	18000	18	350	38	600	7010x2 7008x2	170	130	344	49	18	48	27	M27x1.5	42	20	5SD18-4B
DM18Y20/17	18000	20	350	43	600	7012x2 7008x2	170	140	369	56	18	53	33	M33x1.5	45	20	5SD18-4陶瓷軸承
DM24Y12/17	24000	12	350	28	800	7008x2 7007x2	170	120	306	36	17	38	22	M22x1.5	40	15	4SD24-4A
DM24Y14/15	24000	14	350	35	800	7009x2 7007x2	150	120	327	54	18	43	24	M24x1.5	42	20	5SD24-4B
DM24Y16/17	24000	16	350	33	800	7011x2 7008x2	170	140	337	56	18	53	33	M33x1.5	45	20	5SD24-4/1陶瓷軸承
DM30Y7.5/14	30000	7.5	350	17	1000	7007x2 7006x2	140	105	254	44	12	33	16	M16x1.5	30	20	4SSD30-4
DM30Y13/15	30000	13	350	30	1000	7007x2 7006x2	150	110	281	41	13	33	16	M16x1.5	30	20	5SD30-4B
DM36Y5.5/14	36000	5.5	350	12	600	7006x2 7005x2	140	100	262	44	14	28	14	M14x1.5	24	17	4SD36A
DM36Y9/12	36000	9	350	23	1200	7006x2 7005Cx2	120	96	267	46	12	28	16	M16x1.5	30	20	5SD36-4B
DM36Y13/15	36000	13	350	30	1200	7007x2 7006x2	150	110	281	41	13	33	16	M16x1.5	30	20	5SD36-4陶瓷軸承
DM42Y5/12	42000	5	350	11	700	7005x2 7003Cx2	120	85	237	38	10	23	14	M14x1.5	22	20	4SD42
DM42Y9/120	42000	9	350	20	700	7005x2 7004Cx2	120	96	277	39	12	23	14	M14x1.5	22	20	5SD42B
DM51Y4/12	51000	4	350	9	850	7004x2 7003x2	120	90	235	24	10	18	10	M10	18	15	4SD51A
DM51Y8/12	51000	8	350	17	850	7004x2 7003x2	120	90	229	36	10	18	10	M10	18	15	5SD51B
DM60Y2.5/10	60000	2.5	350	6	1000	7002x2 7001x2	100	70	180	22	9	14	8	M8	15	15	3SDZ60x10
DM60Y3.5/10	60000	3.5	350	8.5	1000	7003x2 7003Cx2	100	70	213	20	10	16	8	M8	16	15	4SD60B
DM60Y6/12	60000	6	350	15	1000	7003x2 7002x2	120	70	220	30	11	16	8	M8	16	15	5SD60B陶瓷軸承
DM75Y2.5/10	75000	2.5	350	6	1250	7002x2 7001Cx2	100	70	180	22	9	14	8	M8	15	15	4SD75
DM75Y5/12	75000	5	350	12	1250	7002x2 7002x2	120	70	200	27	10	14	8	M8	16	15	5SD75B陶瓷軸承
DM90Y2.5/10	90000	2	350	5	1500	7001x2 7001x2	100	70	171	24	7	16	6	M6	11	13	4SD90陶瓷軸承

三、xyddzz配置進口內藏式電機、進口軸承、進口編碼器（可選），高精度、高功率、高剛性，長壽命，可替代進口電主軸。

型? 號	電機 參數					軸承	外形尺寸					軸端尺寸					備注
型? 號	轉 速 (r/min)	功率 (S1, kW)	電壓 (V)	電流 (A)	頻率 (Hz)	軸承	φA	φB	L	L1	L2	φC	φD	M	L3	L4	備注
DM6Y30/21	6000	30	350	75	200	90BNR10Sx4 7009x2	210		690		25	87	52	M52x1.5	70	25	KZ210-6/30
DM7.7Q48T21W	7700	48	425	97	257	90BNR10Sx4 7010x2	210		768		28	78	外錐1:5長140				KZ210-9/48T 有編碼器
DM7.7Q48T21	7700	48	425	97	257	90BNR10Sx4 7010x2	210		768		28	78	52	M52x1.5	70	25	3MK2350-WZ1-91 有編碼器
DM12Q26T17	12000	25.5	425	46	400	75BNR10Hx2 40BNR10Hx2	170		555		17	73	36	M36x2	60	20	KZ170-12/25.5T 有編碼器
DM18Y24/17	18000	24	380	48	600	65BNR10Hx2 40BNR10Hx2	170		501		17	63	36	M36x2	55	25	KZ170-18/24
DM19Q24T17	19000	23.9	425	44	634	75BNR10Hx2 40BNR10Hx2	170		530		17	73	36	M36x2	60	20	KZ170-19/23.9T 有編碼器
DM24Q13T15	24000	12.6	425	25	800	60BNR10Hx2 35BNR10Sx2	150		430		17	58	33	M33x1.5	56	15	KZ150-24/12.6T 有編碼器
DM30Y19/15	30000	19	350	53	1000	55BNR10Hx2 30BNR10Sx2	150		430		17	53	33	M33x1.5	56	15	KZ150-30/19
DM42Y16/15	42000	16	350	35	1400	40BNR10Hx2 25BNR10Sx2	150		390		17	38	22	M22x1.5	44	20	KZ150-42/16
DM100Y1.5/8	100000	1.5	220	5.5	1667	HYSM6001x2	80		254		11		外螺紋M12x0.75 內錐孔1:10				KZ80-100/1.5 轉子中孔出水

四、砂輪修整電主軸技術參數

型? 號	電機 參數					軸承	冷卻方式	潤滑方式	外形尺寸		備注
型? 號	轉 速 (r/min)	功率 (kW)	電壓 (V)	電流 (A)	頻率 (Hz)	軸承	冷卻方式	潤滑方式	φA	L	備注
SCZ60A	12000	0.15	115	1.5	200	7003x2> 7200x1	水	油脂	60	190	氣密封
SCZ60B	12000	0.15	115	1.5	200	7003x2> 7200x1	水	油脂	60	190	氣密封 > 法蘭連接
D80M08Z	8000	0.45	220	1.8	134	71907x1> 7003x1	水	油脂	80	224	氣密封

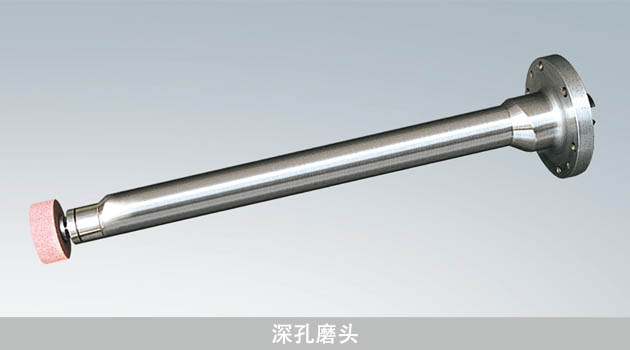

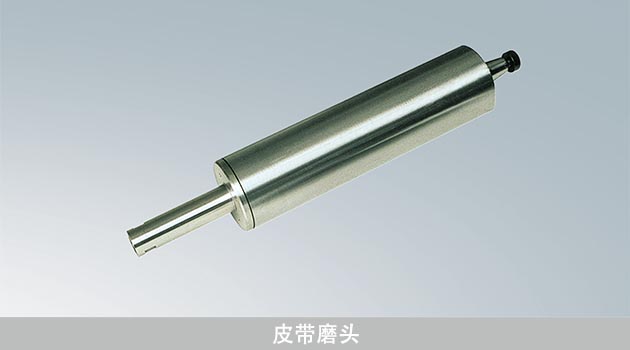

五、砂輪軸技術參數

型號 Type	轉速 Speed (r/min)	外形尺寸 Overall Dimensions				軸端尺寸 Quill Mounting Dimensions				軸承 Bearing	出軸形式 Type of Quill Mounting
型號 Type	轉速 Speed (r/min)	φA	φB	L	L0	φC	M	L1	L2	軸承 Bearing	出軸形式 Type of Quill Mounting
SJ6-25	24000	60	18	250	20	14	M6	32	15	7204P5x4	A
SJ6-25/1	24000	60	18	250	20	14	M6	32	15	7204P4x4	A
SJ8-25	18000	80	28	250	20	20	M10	49	21	7206P5x4	A
SJ8-25/1	18000	80	28	250	20	20	M10	49	21	7206P4x4	A
SJ8-35/1	18000	80	28	350	20	20	M10	49	21	7206P4x4	A
SJ8-45/1	18000	80	28	450	20	20	M10	49	21	7206P4x4	A
SJ10-25	11000	100	37	250	40	25	M10	60	22	7208P5x4	A
SJ10-25/1	11000	100	37	250	40	25	M10	60	22	7208P4x4	A
SJ10-40A	11000	100	37	400	145	22	M10	50	22	7208P5x4	A
SJ10-55	4000	100	30	550	46	-	M12	-	-	7208P5x4	B
SJ12-45	9000	120	45	450	50	25	M16x1.5	43	24	7211P5x4	C
SJ16-50/1	2300	160	90	500	65	-	-	-	-	7016ACP4x2 NN3016KP4C1W33x1 NN3014KP4C1W33x1	B 1:10
SJ16-50/3	2300	160	90	500	65	-	-	-	-	7016x4 7014x2	B 1:10
SJ17-35/1	4500	170	65	350	106	32	20x1.5	55	25	7215P5x4	B/C
SJ19-45G/1	1340	190	70	450	50	-	-	-	-	C697516x1 32216x1	B
M2120A-33A	5000	100	35	500	50	-	12	-	-	7008P4x4	B
M2120A-34A	12000	120	48	370	-	30	20x1.5	15	20	7210P4x4	C
WX004-91	17000	80	50	400	-	30	M10	12	19	7206P4x4	C
WX004-92	11000	100	60	400	-	35	M10	14	23	7208CP4x4	C

以上參數僅供參考，具體以雙方技術協議為準
